<一>概述

　　QS系列減速機為平行軸式減速傳動裝置，該產品吸取了國內外先進的生產制造經驗設計而成。主要用于橋式起重機大小車運行機構。QSC系列減速機為垂直安裝式減速機，主要用于門式起重機運行機構。兩系列產品亦可用于運輸、冶金、礦山、石油、化工、建筑、鐵路、港口、國防工程、輕紡工業等各種機械設備中的傳動機構。

　　1、特點

　　a、配套功率范圍大，減速范圍廣。

　　b、裝配及調整快速簡單。

　　c、輸出軸可兩面裝配，用于單獨驅動或集中驅動。

　　d、結構緊湊、美觀、體積小、重量輕。

　　e、運轉平穩、噪音低

　　2、適用條件

　　a、齒輪圓周速度≤20m/s

　　b、高速軸轉速≤1500r/min

　　c、工作環境溫度：-40℃-45℃

　　d、可正反兩方向運轉。

　　3、型號說明

　　4：輸出軸型式

　　3：電機功率及極數

　　2：公稱傳動比

　　1：機座號

　　(c)：垂直式

　　QS:減速機代號

　　注：輸出軸型式有兩種：P-空心平鍵H-花鍵

　　<二>QS系列減速機外形及安裝尺寸

　　1、安裝型式

　　2、外形及聯接尺寸

　　3、輸入軸容許功率及輸出扭矩

　　輸入軸轉速1400r/min，工作級別為M6(可配920r/min)

　　注：配套電機功率：Nn<容許功率÷2-2.5

　　4、輸入軸轉速1400r/min，連續工作型

　　注：配套電機功率：Nn<容許功率÷2-2.5

　　<三>qsc系列減速機外形及安裝尺寸

　　1、安裝型式

　　2、外形及聯接尺寸

　　<四>輸出軸聯接尺寸

　　1、花鍵軸(H)

　　2、空心平衡軸（P）

　　<五>QS、osc系列減速機選用說明：

　　根據“起重機設計規范”(GB3811-83)中的規定，起重機各機構有不同的工作級別：分M1～MB共8種。本系列所列率M6l作級別的功率表，若用其它級別時，應按下列公式折算

　　NMi=Nm6x1.12'6’(kW)

　　式中：i-工作級別

　　NMi-相對M工作級別的功率值

　　Nm6一功率表中容許功率值

　　對于運行機構因慣性載荷較大，疲勞計算基本載荷取為機構起動時，計算零件承受的慣性力矩和靜力矩之和。

　　對于慣性載荷較小，起制動次數較少的機構，計算結果可直接按小于表列功率選選用。但一般運行機構，慣性荷較大，起制動頻繁應取機構制動時所承受的最大振動力矩計算，此時應把表功率除以系數ψ5。

　　ψ5彈性振動力矩增大系數。

　　考慮到重級或特重級起重機運行機構的工作條件比較惡劣。（機構經常處于起動，制工況）應取ψ5=2_2.5為宜

　　即：NMl=ψ5Nn=(2_2.5)Nn

　　式中Nn-電機額定功

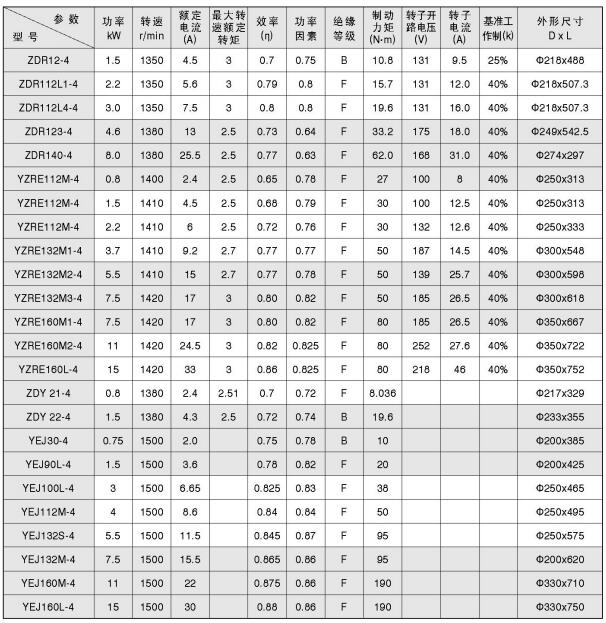

　　<六>QS、QSC系列減速機配套電機主要技術參數

　　注：1、額定電壓為380伏，頻率50赫茲。

　　2、繞線電機作起動用時可選用頻敏變阻。

　　3、繞線電機轉子回路，由用戶設計和配置電阻后方可使用，不許直接短路使用。

　　4、ZDY、YEJ型電機為鼠籠式電機，ZDR、YZRE型電機為繞線式電機。

　　5、按用戶要求，還可配置變速電機、盤式電機及其它特種電機。
